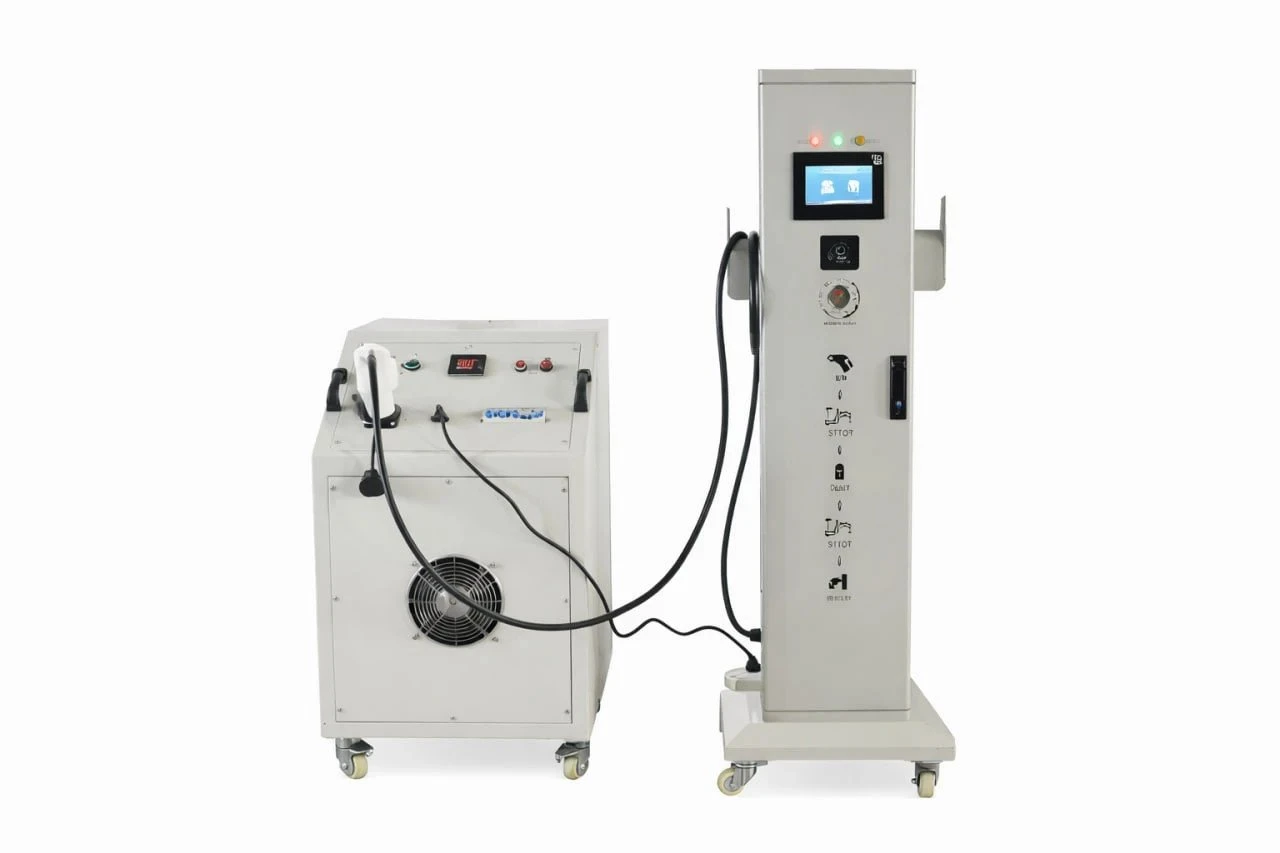

Интеллектуальная учебная платформа для сборки и отладки зарядного оборудования разработана на основе национального стандарта зарядной станции переменного тока мощностью 7 кВт.

Она специально предназначена для подготовки специалистов по сборке, настройке и сервисному обслуживанию зарядных станций. Платформа поддерживает многократную разборку и сборку, а все комплектующие могут устанавливаться и настраиваться индивидуально.

Оборудование отличается простотой эксплуатации, высокой эффективностью и может использоваться совместно с нагрузочным модулем зарядной станции. В процессе обучения студенты изучают конструкцию зарядной станции, осваивают навыки сборки, отладки и тестирования. Основание станции усилено для повышения устойчивости конструкции.

Благодаря практической работе учащиеся формируют понимание структуры и принципов взаимодействия основных компонентов зарядной станции переменного тока, а также приобретают навыки диагностики и устранения неисправностей.

Состав оборудования

Зарядная станция включает:

• корпус зарядной станции,

• защитный автоматический выключатель,

• AC-контактор,

• силовую плату,

• плату управления,

• светодиодную индикационную панель,

• аварийный выключатель,

• LCD-дисплей,

• измерительный счётчик,

• модуль считывания карт,

• зарядный пистолет и другие компоненты.

Нагрузочное устройство зарядной станции

Нагрузочное устройство предназначено для проверки качества сборки и корректности работы учебной платформы зарядной станции.

Оно позволяет тестировать электрические параметры зарядного оборудования в различных режимах, что делает его удобным инструментом для практического обучения и технических испытаний в процессе сборки и отладки.

Зарядное оборудование:

• Номинальное выходное напряжение: AC 220 В, 50 Гц

• Номинальная мощность: 7 кВт

• Номинальный ток: ≤ 32 А

Нагрузочный модуль:

• Мощность: 7 кВт

• Регулируемый ток: 0–32 А

• Способ охлаждения: принудительное воздушное

• Рабочее напряжение питания: AC 220 В, 50 Гц
